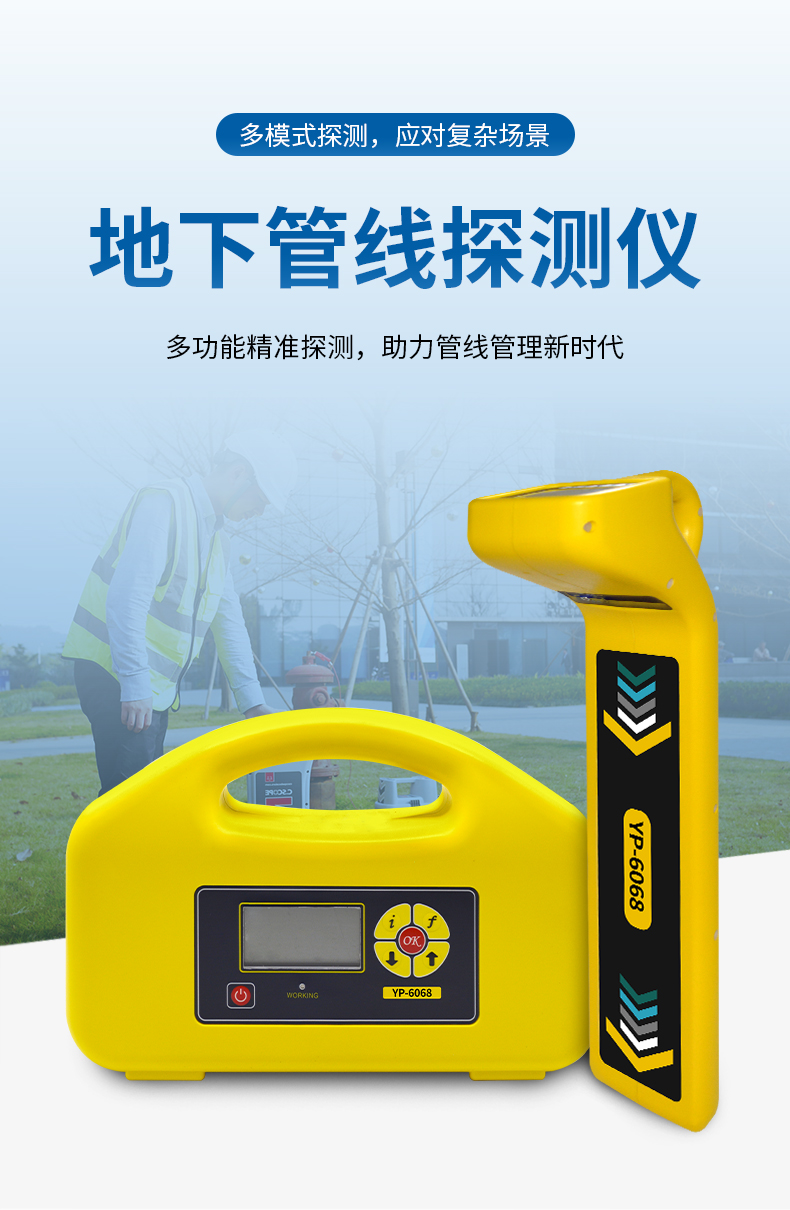

地下管線探測儀

儀器介紹

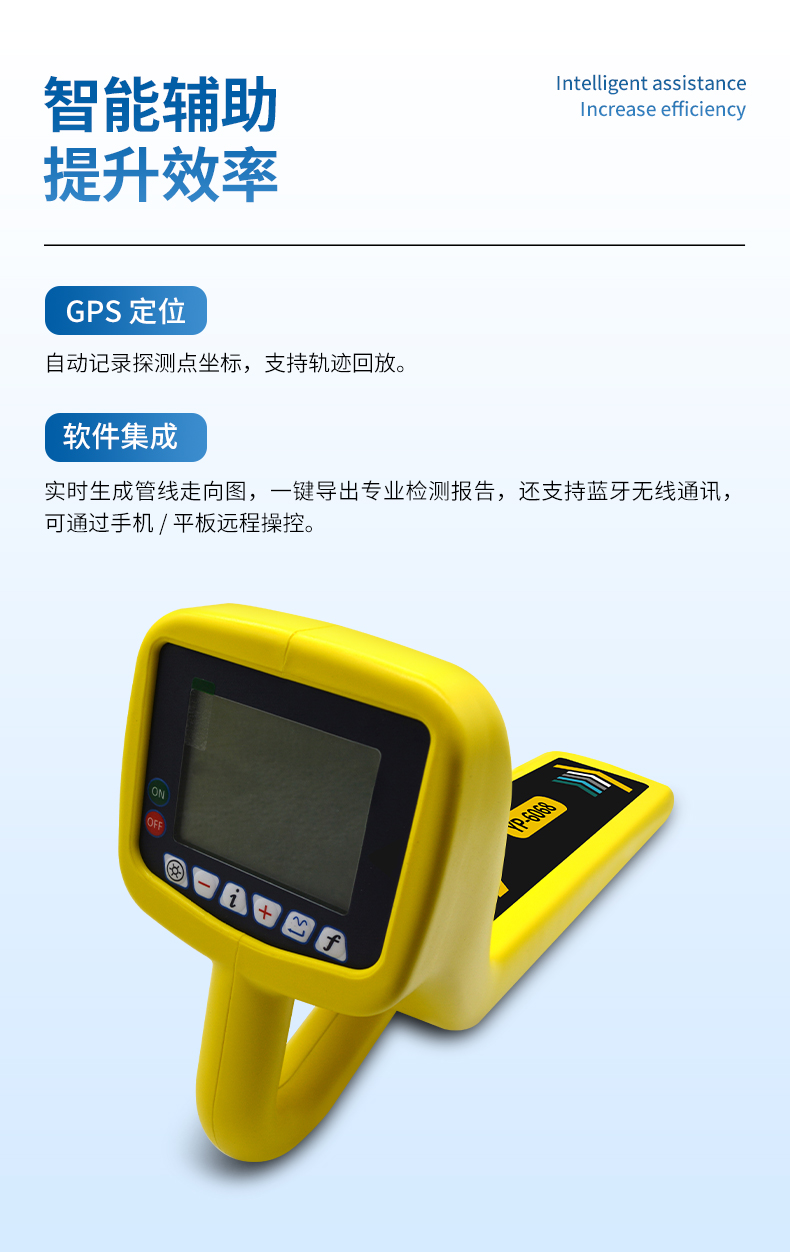

地下管線探測儀能在非開挖的情況下，對地下管道、電纜、光纜進行精確定位和埋土深度測量，精確查找地下管道外防腐層破損點、埋地電纜故障點的位置。該儀器融合超窄帶濾波器、藍牙無線通訊、GPS定位、專業數據分析軟件自動成圖、檢測報告自動生成等最先進技術，具有超強抗干擾能力，精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。

儀器特點

（一）功能多

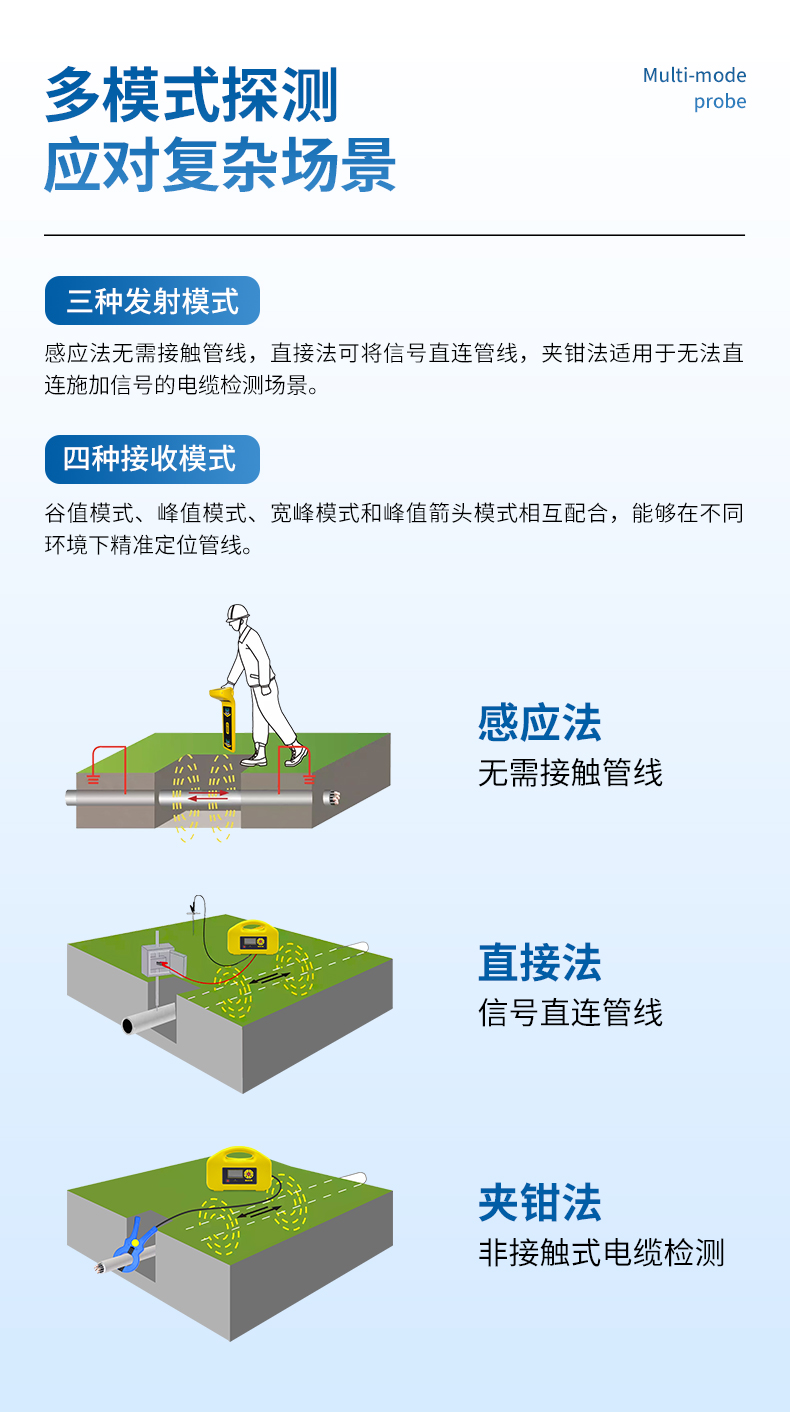

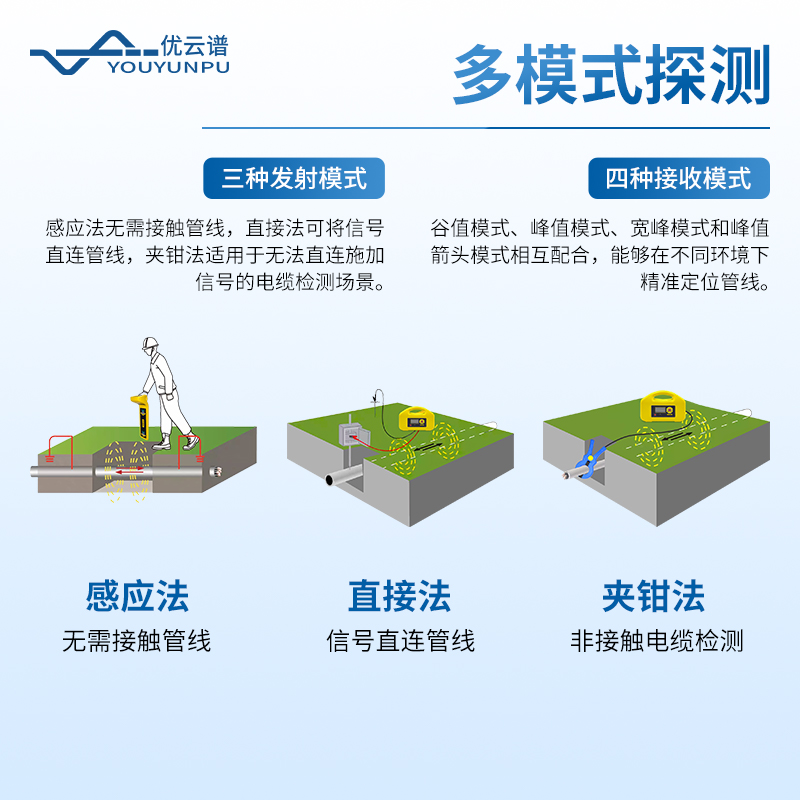

1、 發射機功能: 具有感應法、直接法和夾鉗法三種信號施加模式，適合不同場合需要。

2、 接收機功能: 用于對地下管道、電纜的位置、走向、埋深及管中電流測量。

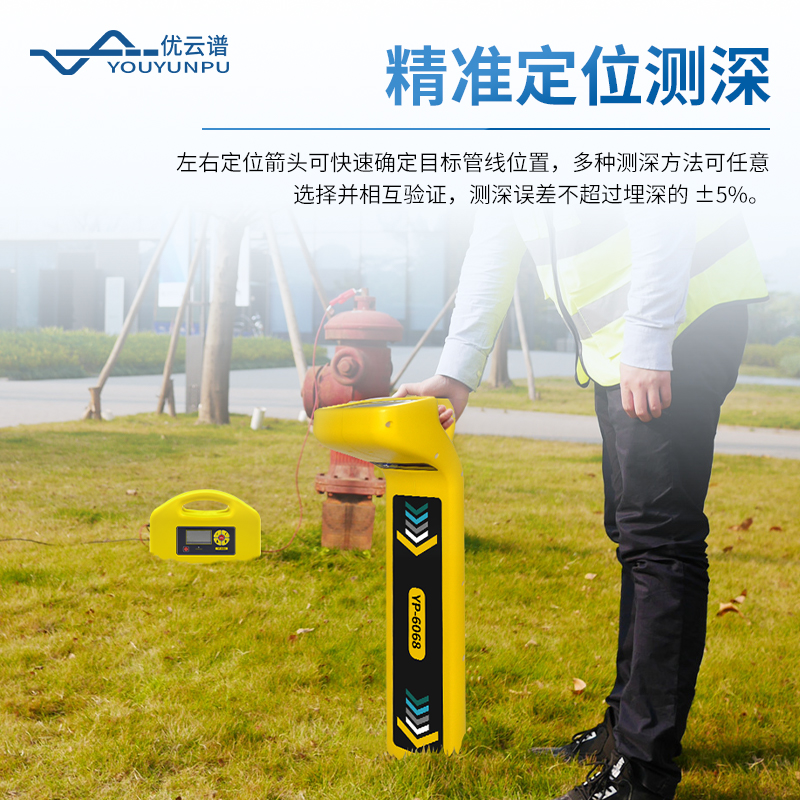

3、左右定位箭頭指示目標管線位置，定位快速、精確；前后箭頭和dB值指示防腐層破損點的位置及大小。

4、具有背光功能，適合夜間搶險使用。

5、接收機特有功能: 用于故障（管道故障是指外防腐層破損，電纜故障是指外護層損壞）定位, 檢測地下管線的絕緣破損情況。

6、電流測量：測量發射機施加到被測管線上的電流。

7、萬用表功能：可測量輸出電壓、線路電壓、線路電流、阻抗和功率。在電纜故障查找前后測試電纜的通斷性和絕緣質量。

8、外置感應式夾鉗：適合檢測電纜時無法直連施加信號的場所。

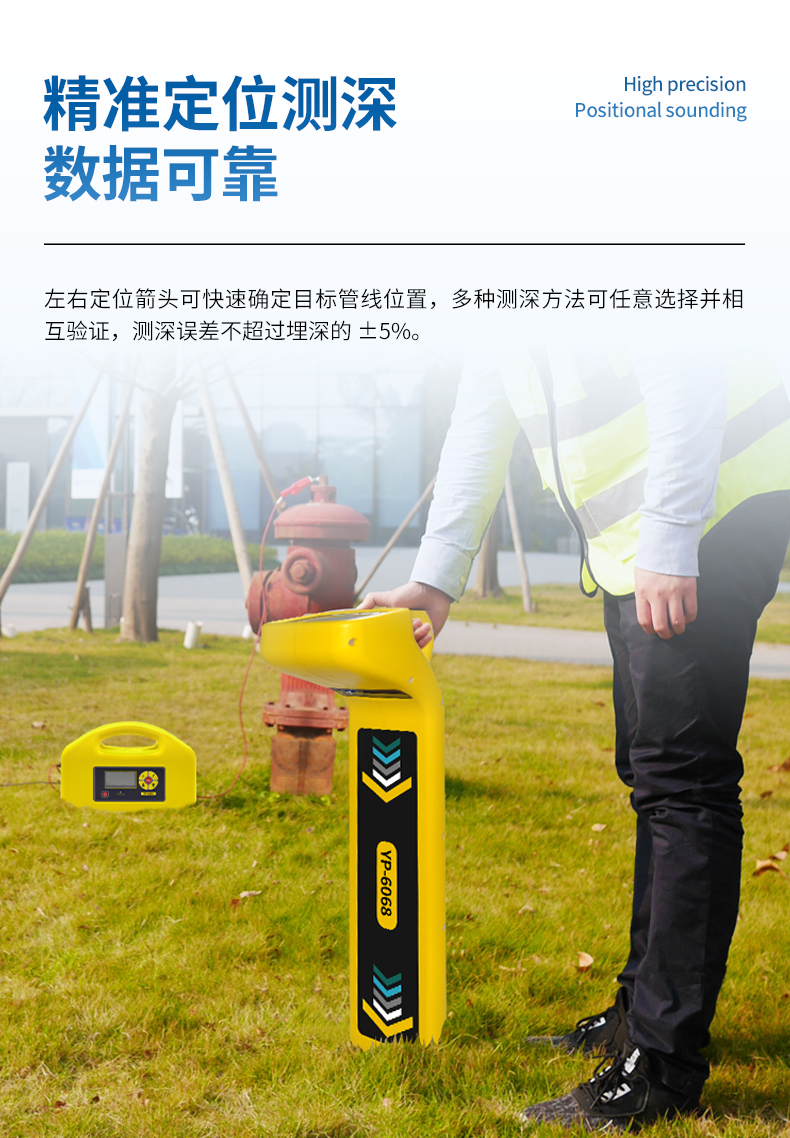

(二)定位精度高 :

多種測量模式進行管線定位(谷值模式、峰值模式、寬峰模式、峰值箭頭模式)，可相互驗證，確保管線定位的精確度。

1、極大值法: 可用峰值模式、寬峰模式、峰值箭頭模式測定水平分量（image.png）或水平梯度（image.png）的變化, 據其最大值的位置來定位;

2、極小值法: 用谷值模式, 通過測定垂直分量（image.png）的變化, 據其最小值的位置來定位。

(三)測深方法多:

具有多種測深方法可任意可選,并可相互驗證。

1、雙水平線圈直讀法；

2、單水平線圈80%法、50%法;

3、45度法。

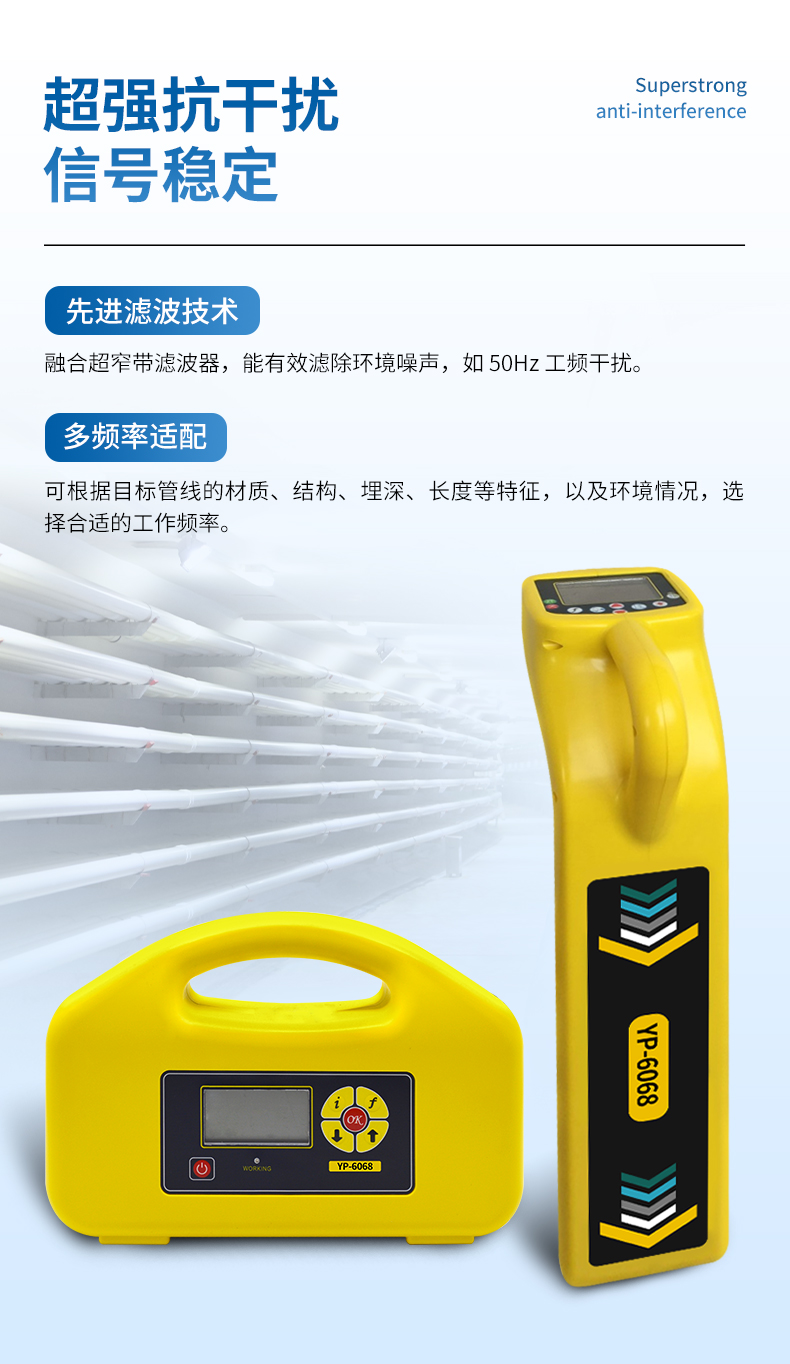

 (四)抗干擾性強

1、觀測參數多: 既可測水平分量（image.png）、垂直分量（image.png）又可測水平梯度（image.png）。

2、發射功率大: 發射機輸出功率達10W且連續可調,根據需要任意選擇。

3、 工作頻率多:

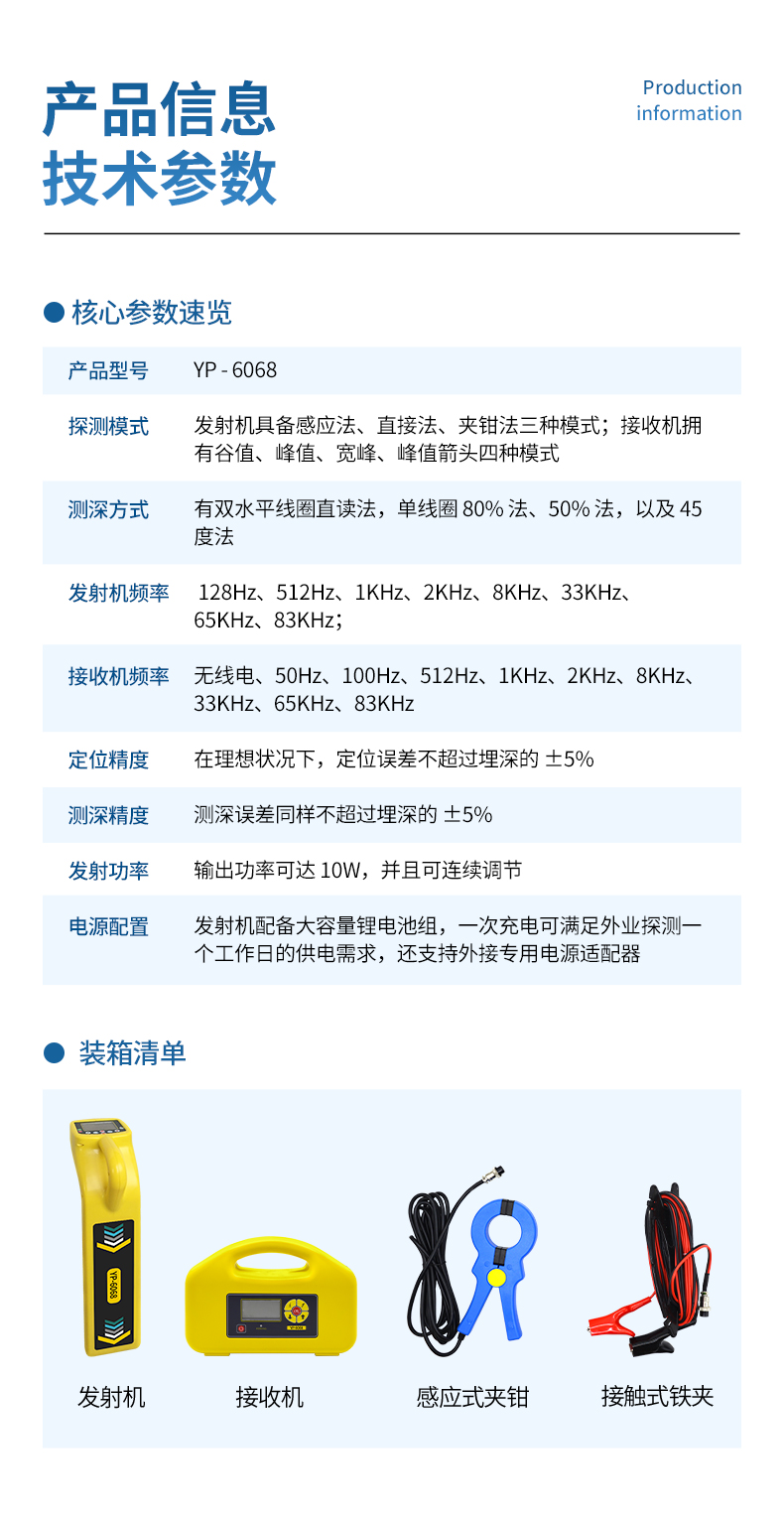

發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。

接收機頻率：無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz（型號不同，頻率稍有差異，具體以產品規格書為準）。

根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。

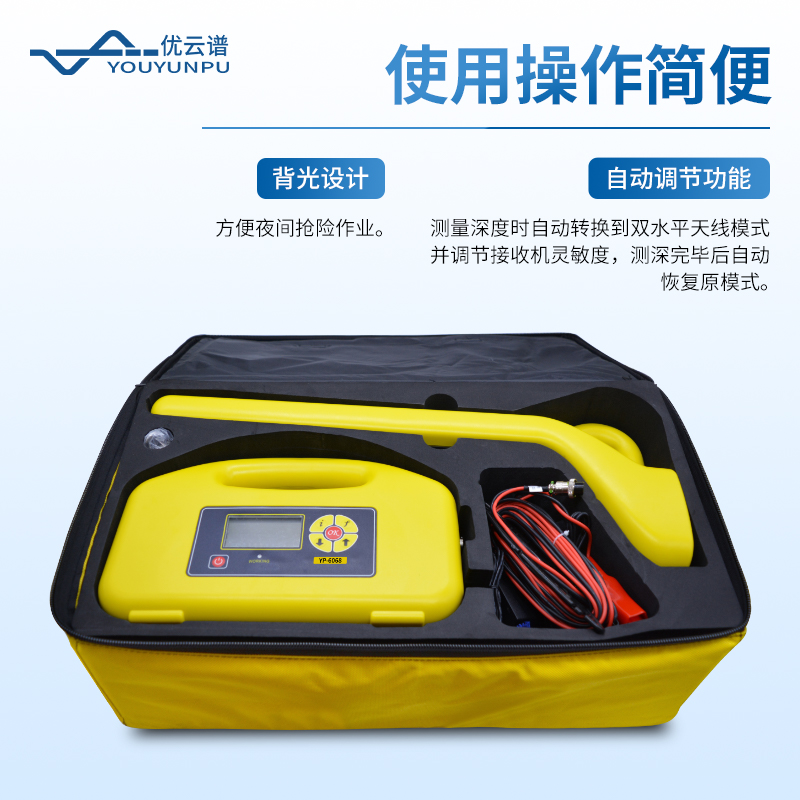

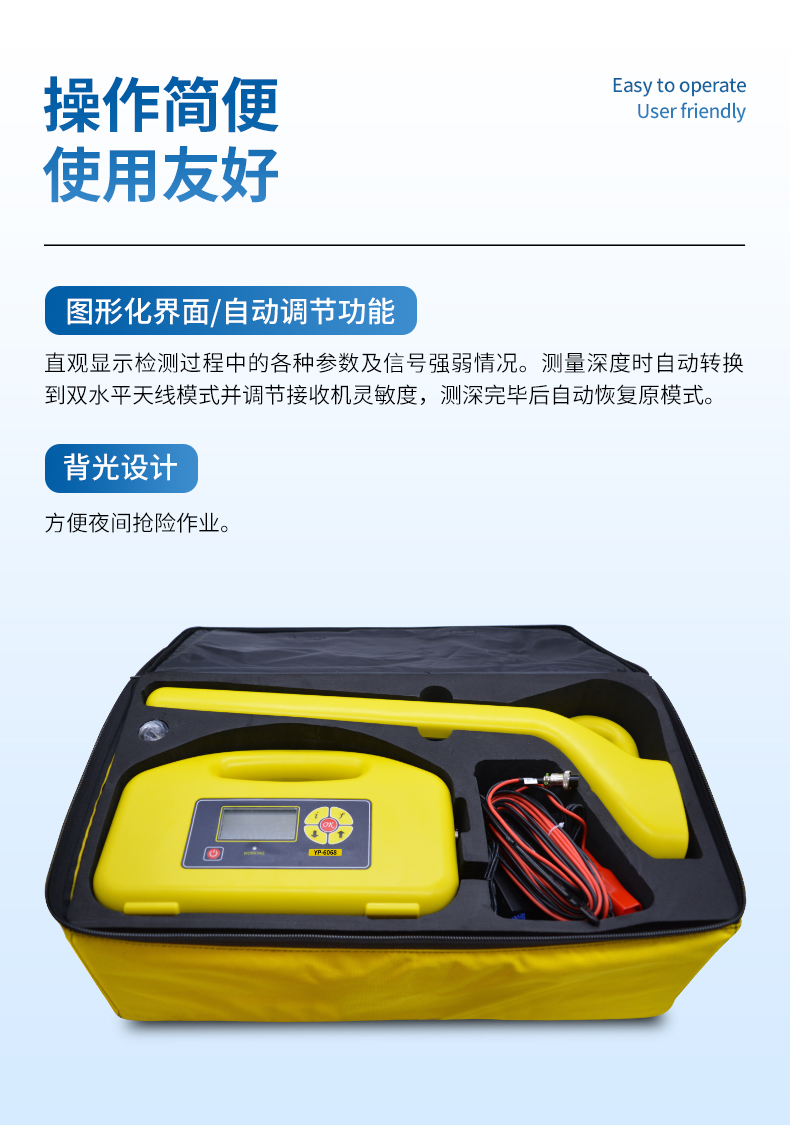

(五)操作簡便

1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。

2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到最佳，測深完畢自動恢復到測深前的工作模式。

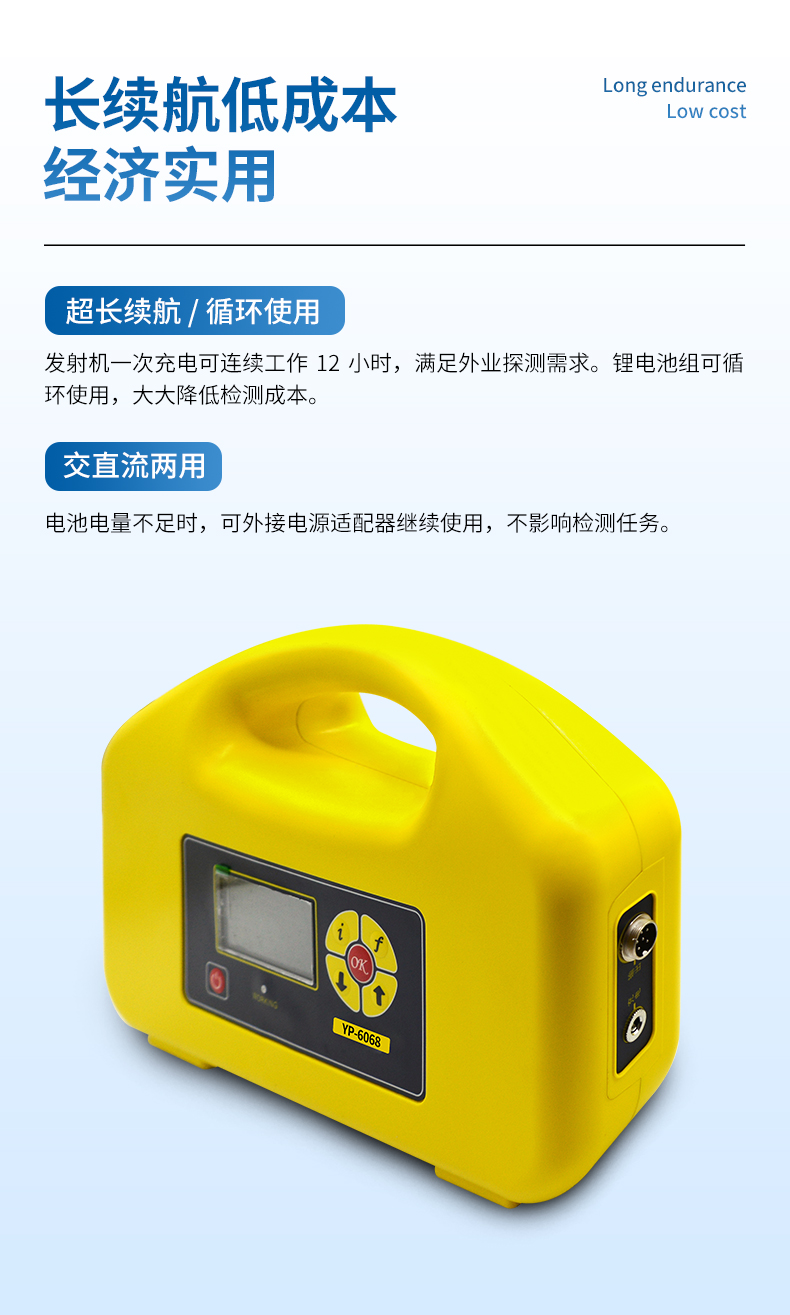

(六)連續工作時間長, 使用成本低

發射機配備了大容量鋰電池組, 一次充電, 可滿足外業探測一個工作日供電需要, 并可循環使用,大大降低了檢測成本。

（七）發射機交直流兩用
